形状和机械公差

形状

除了所示的形状外，还可以提供定制的形状。零件可以按照所示的尺寸范围制作，但不是每种厚度和横向尺寸的组合。可以根据要求获得一份单独的可用零件标准尺寸清单。

标准机械公差

机械加工尺寸的公差适用于大多数部件。对于大尺寸的零件，在下订单之前，需要确认可实现的公差。部件可以按照更严格的公差生产（例如，同心度在0.13mm（0.005"）TIR内，表面光洁度（Ra）在1.6μm（62μin）内）。应注意不要过度指定公差，因为这可能会大大增加成本。

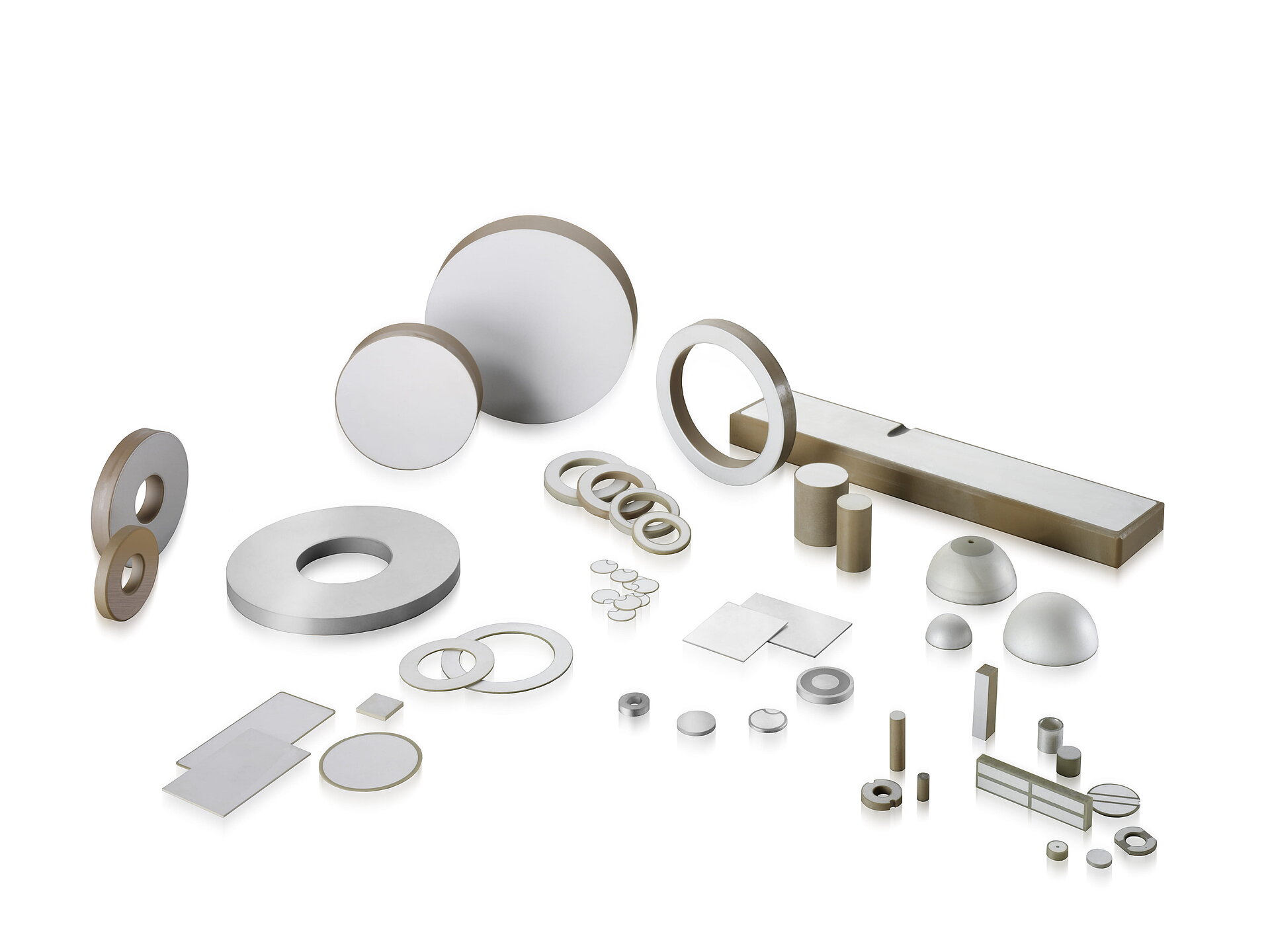

Piezoceramics in sensors

片型件 (圆形）

	从	至
直径	3 mm (0.12")	255 mm (10")
浓度	0.2 mm (0.008")	25 mm (1")

片型件 (正方形和长方形）

	从	至
长度	1 mm (0.04”)	165 mm (6.5”)
宽度	1 mm (0.04“)	165 mm (6.5”)
浓度	0.2 mm (0.008“)	35 mm (1.4”)

环型件

	从	至
外直径	3 mm (0.12“)	150 mm (5.9”)
内径	0.5 mm (0.02”)	140 mm (5.5”)
厚度	0.2 mm (0.008”)	25 mm (1”)

管型件

	从	至
外直径	1 mm (0.04”)	150 mm (5.9”)
内径	0.5 mm (0.02”)	140 mm (5.5”)
长度	1 mm (0.04”)	150 mm (5.9”)

半球型

	从	至
外直径	6 mm (0.24”)	203.2 mm (8“)
壁厚	1 mm (0.04”)	10 mm (0.39”)

焦点碗型

	从	至
直径	6 mm (0.24”)	203.2 mm (8“)
浓度	1 mm (0.04”)	10 mm (0.39”)

锥形板

Graphical illustration of a piezoelectric cylinder rod

桶装板

Piezoelectric tube segment

图例说明

标准机械公差

外直径	±0.15 mm
内径	±0.15 mm
长度和宽度	±0.15 mm
厚度	±0.05 mm
方正度(边与面)	内 0.15°
同心度	0.2 mm TIR
表面平整度（搭接部分）	12 μm (0.012 mm)
表面平整度(大面积切片的部件)	15 μm (0.015 mm)
平行度（搭接的部分）	12 μm (0.012 mm)
平行度(大面积切片零件)	60 μm (0.06 mm)
表面光洁度(Ra)	3 μm (0.003 mm)
